Page enfant de « Fiche application ». On l’ouvre par le bouton MAP de la fiche.

La carte dessine le voisinage de l’application ouverte : qui dépend de qui, à quelle distance, et dans quel sens. Elle ne reprend que les liens saisis dans le bloc Dépendances des fiches. Les dépendances architecturales (réseau, IAM, hébergement, etc.) n’y figurent pas.

Seules les applications reliées à celle du centre, par un chemin de dépendances dans un sens ou dans l’autre, sont candidates. Une application isolée du projet n’apparaît pas.

Portée

La carte montre au plus 30 applications, et seulement jusqu’au niveau 4.

Le niveau est le nombre de liens qui séparent une application de celle du centre. Les liens sont comptés dans les deux sens pour cette distance : « A dépend de B » rapproche A et B d’un cran, que l’on parte de A ou de B.

• Niveau 0 : l’application dont on a ouvert la carte.
• Niveau 1 : ses voisins directs.
• Niveaux 2, 3 et 4 : le voisinage plus lointain.

Si le réseau dépasse ces limites, un bandeau ambre l’indique.

• Des applications existent au-delà du niveau 4 : elles ne sont pas dessinées.
• Plus de 30 applications tiennent dans les niveaux 1 à 4 : les 30 premières sont gardées, d’abord les plus proches, puis par ordre alphabétique du nom.

Pour voir un autre voisinage, ouvrir la carte depuis une autre fiche.

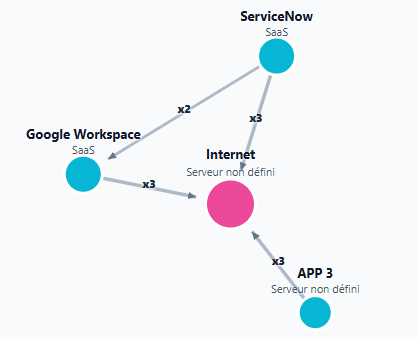

Exemple :

Lecture du dessin

Chaque pastille porte le nom de l’application et, en dessous, le serveur. Si le serveur n’est pas renseigné, le libellé est « Serveur non défini ».

Le survol affiche le nom, le code (ou N/A), le serveur (ou « Non défini ») et le nombre de connexions visibles sur cette carte.

La pastille du centre est la plus grande. Les autres grandissent un peu avec le nombre de liens qui les touchent, sans dépasser la taille du centre.

Chaque lien est une flèche. Elle part de l’application qui dépend, et la pointe touche celle dont elle dépend. L’épaisseur suit le poids indiqué sur la flèche.

• x3 : le lien touche l’application courante. Elle dépend de l’autre, ou l’autre dépend d’elle.
• x2 : lien indirect, dont l’extrémité la plus proche est au niveau 1 ou 2.
• x1 : lien plus profond, entre des applications déjà éloignées du centre.

Compteurs

Les quatre chiffres sous le dessin portent sur la carte affichée, pas sur tout l’inventaire du projet.

• Applications totales : nombre de pastilles dessinées, 30 au plus.
• Dépendances totales : nombre de flèches entre ces pastilles.
• Applications connectées : pastilles qui ont au moins une flèche.
• Niveau de complexité : Faible jusqu’à 2 flèches, Moyenne de 3 à 5, Élevée à partir de 6.

Disposition

On peut déplacer les pastilles. Le déplacement reste local tant qu’il n’est pas enregistré.

• Enregistrer la disposition : mémorise les positions pour cette vue. La carte ouverte depuis une autre application a sa propre disposition. Le message « Disposition enregistrée. » confirme l’écriture. Une nouvelle application ou une nouvelle dépendance apparaît au placement automatique ; on la place, puis on enregistre de nouveau.
• Réinitialiser la disposition : après confirmation, efface les positions enregistrées de cette vue et revient au placement automatique.
• Modifier : retourne à la fiche.
• Retour : revient à l’écran précédent.
