Page enfant de « Fiche application ». On l’ouvre par le bouton Architecture de la fiche. Ce bouton n’existe que si l’option d’architecture est activée sur la plateforme.

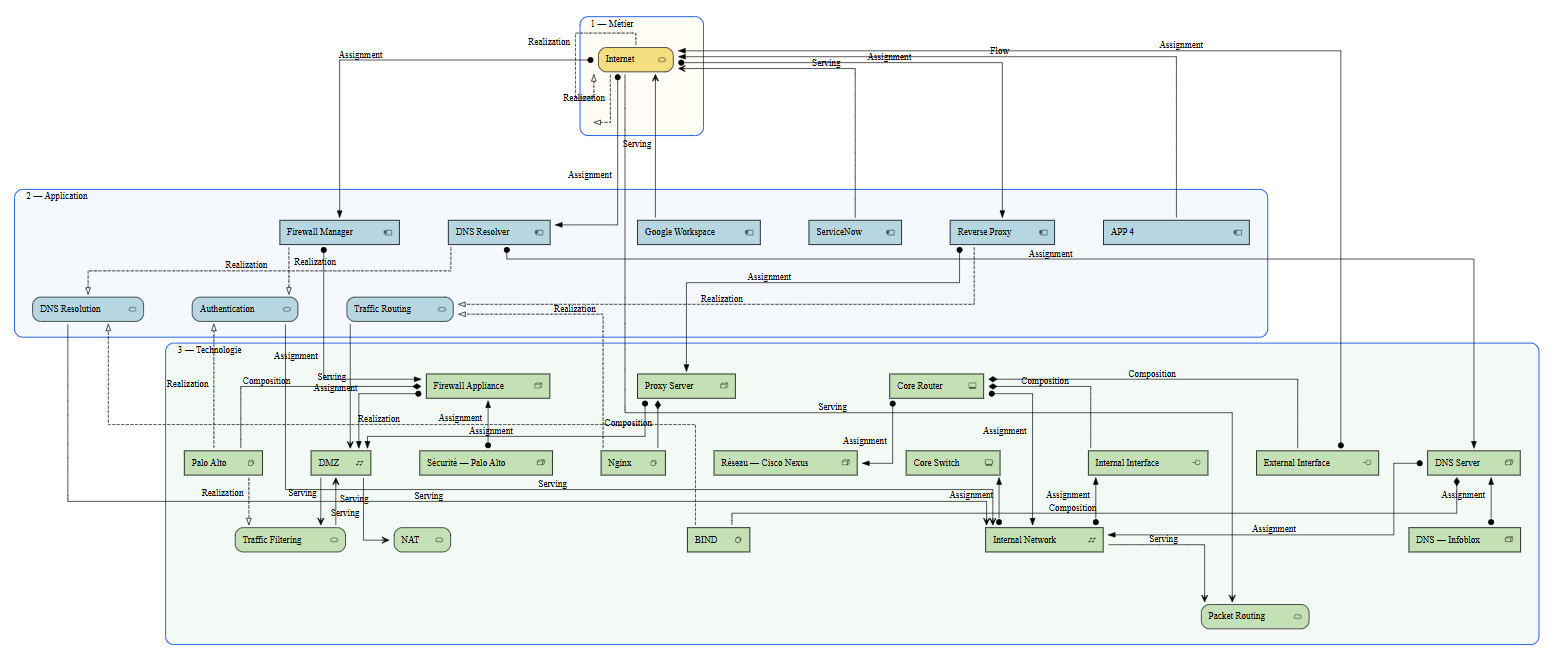

L’écran produit un schéma ArchiMate de l’application : ce qu’elle sert côté métier, de quelles applications elle dépend, et sur quelle infrastructure elle repose. Il est distinct de la carte MAP, qui ne trace que les dépendances entre applications, et distinct des vues de reprise d’activité du PRA. Les scénarios de sinistre, les procédures et les objectifs de temps n’y sont pas modélisés.

À l’ouverture, le dernier schéma enregistré sur la fiche s’affiche, avec la mention Dernière sauvegarde et sa date. S’il n’y en a pas, la zone indique de cliquer sur Analyser et générer.

Cette partie est actuellement expérimentale.

Bandeau

• Moteur : DeepSeek ou Mistral AI. Le choix s’applique à la prochaine génération.
• Analyser et générer : interroge l’IA à partir de la fiche, puis affiche un nouveau schéma. Si un dessin est déjà à l’écran, une confirmation prévient que l’affichage sera remplacé. La version enregistrée sur l’application ne change qu’après Sauvegarder.
• Sauvegarder : écrit le schéma sur la fiche de l’application. Le bouton reste inactif tant qu’aucun dessin n’est affiché. Le message « Architecture technique sauvegardée sur l’application » confirme l’écriture, et la date de sauvegarde se met à jour.
• Éditer : ouvre le code SVG du dessin. Appliquer met à jour l’affichage si le texte contient une balise de dessin. Annuler ou la croix ferment la fenêtre sans changement. Cette modification n’est conservée qu’après Sauvegarder.
• Retour : revient à la fiche.

Ce que l’analyse reprend

L’IA ne part pas d’une page blanche. Elle reçoit le contenu déjà saisi sur la fiche, puis le serveur complète la couche métier si des liens obligatoires manquent.

Métier, bande du haut :

• un service métier au nom de l’application ;
• le responsable métier, s’il est renseigné ;
• jusqu’à douze processus BIA qui déclarent cette application.

Application, bande du milieu :

• l’application elle-même (nom, code, type, technologie, versions, éditeur, intégrateur, hôte, serveur, responsable applicatif, architecte, documentation, information et notes) ;
• uniquement les voisins directs de la carte MAP : les applications dont elle dépend, et celles qui dépendent d’elle. Les applications plus lointaines, de niveau 2 et au-delà, ne sont pas ajoutées.

Technologie, bande du bas :

• les cases d’hébergement de la fiche (machine virtuelle, serveur autonome, clusters, haute disponibilité, tolérance aux pannes, réplication) ;
• les dépendances architecturales cochées, avec le libellé « Catégorie - Solution » (par exemple Stockage - HPE Alletra) ;
• jusqu’à quarante actifs liés (nom, numéro de série, extrait des caractéristiques) ;
• les salles de datacenter cochées dans Localisation.

Le texte Information est repris sur 2 000 caractères, les notes sur 1 500.

Le schéma se lit de haut en bas. Les relations portent les noms ArchiMate en anglais (Serving, Realization, Flow, Assignment, Composition, etc.). Le sens des flèches entre applications est le même que sur la carte MAP : la flèche part de l’application qui dépend et pointe vers celle dont elle dépend.

Lecture du dessin

La molette zoome, entre un plan très large et un gros plan. Le glisser déplace le schéma. Après une génération ou une application du SVG, le dessin est recadré pour tenir dans la zone.

Une génération qui échoue affiche le motif de l’erreur. Un SVG sans balise de dessin est refusé. Un schéma vide ne peut pas être sauvegardé.
